Az anyagvizsgálat és a minta-előkészítés területén a Vákuumos szerelőprés elengedhetetlen felszerelés. A vákuumrögzítő prések vezető szállítójaként abban a kiváltságban volt részem, hogy számos ügyfelemnek segíthettem e technológia használatának megértésében és optimalizálásában. A vákuumrögzítő prések egyik kulcseleme a nyomólemez, és ebben a blogban elmélyülünk annak fontos szerepében.
A vákuumrögzítő prés alapjainak megismerése
Mielőtt megvizsgálnánk a nyomólemez szerepét, röviden foglaljuk össze, mit csinál a vákuumrögzítő prés. A vákuumos rögzítőprést úgy tervezték, hogy a mintákat vákuum körülmények között rögzítőanyagba kapszulázza. Ez a folyamat biztosítja, hogy ne maradjanak légbuborékok a rögzítőanyagban, ami egyébként befolyásolná a későbbi vizsgálatok pontosságát. A prés általában egy kamrából, egy fűtőrendszerből, egy nyomáskifejtő mechanizmusból és egy nyomólapból áll.
A nyomólemez: kulcsfontosságú alkatrész
A nyomólap egy lapos, masszív anyagdarab, általában nagy szilárdságú acélból vagy más tartós ötvözetből készül. Számos létfontosságú funkciót lát el a vákuumrögzítő présben.
1. Egyenletes nyomáseloszlás
A nyomólemez egyik elsődleges feladata a nyomás egyenletes elosztása a mintán és a rögzítőanyagon. Amikor a prés aktiválódik, jelentős erőt fejtenek ki a minta körüli rögzítőanyag összenyomására. Egyenletesen elosztó nyomólap nélkül a nyomás bizonyos területeken koncentrálódna, ami egyenetlen rögzítéshez vezet. Például, ha a nyomás nagyobb a minta egyik oldalán, akkor az azon az oldalon lévő rögzítőanyag erősebben összenyomható, míg a másik oldalon lazább az illeszkedés. Ez az egyenetlenség problémákat okozhat a későbbi csiszolási, polírozási és tesztelési folyamatok során. A nyomólemez biztosítja, hogy a minta minden része azonos nyomásnak legyen kitéve, ami egyenletes és kiváló minőségű rögzítést eredményez.
2. A minta támogatása
A nyomólemez fizikai támogatást nyújt a mintának a szerelési folyamat során. A minták mérete, alakja és törékenysége nagyon eltérő lehet. Egyes minták nagyon kicsik és kényesek, míg mások nagyobbak és robusztusabbak lehetnek. A nyomólemez stabil alapként működik, megakadályozva a minta elmozdulását vagy deformálódását a szerelési folyamat nyomása alatt. Ez különösen fontos a törésre vagy torzulásra hajlamos minták esetében. Például vékony félvezető lapkák esetében egy jól megtervezett nyomólemez biztosítja, hogy az ostya sértetlen és megfelelő helyzetben maradjon a szerelés során, ami a későbbi pontos mikroszerkezeti elemzéshez elengedhetetlen.
3. Hőátadás
Sok vákuumrögzítő présben a rögzítőanyagot fel kell melegíteni egy bizonyos hőmérsékletre, hogy elérjük a megfelelő konzisztenciát a minta kapszulázásához. A nyomólemez a hőátadásban játszik szerepet. Gyakran közvetlenül érintkezik a rögzítőanyaggal és a mintával, lehetővé téve a hő hatékony átadását a prés fűtőelemeiből. Ez az egyenletes hőátadás elengedhetetlen a szerelési anyag megfelelő kikeményítéséhez. Ha a hőátadás egyenetlen, előfordulhat, hogy a szerelési anyag nem köt ki egyenletesen, ami inkonzisztens tulajdonságokkal rendelkező rögzítéshez vezet. A nyomólap segít fenntartani a stabil és egyenletes hőmérsékletet a mintán és a rögzítőanyagon, biztosítva a szerelési folyamat sikerességét.
4. A kamra lezárása
A nyomólap hozzájárul a vákuumkamra tömítéséhez is. A présben található különféle tömítésekkel és tömítésekkel együtt a nyomólap segíti a légmentes környezet kialakítását. A prés működése közben a nyomólap a kamra széleihez nyomódik, megakadályozva a levegő bejutását. Ez kulcsfontosságú a vákuum-eljárás szempontjából, mivel a levegő szivárgása befolyásolhatja a tartó minőségét. A megfelelő tömítés biztosítja a kívánt vákuumszint fenntartását, ami viszont segít eltávolítani a légbuborékokat a szerelési anyagból.
Hatás a különböző típusú rögzítőprésekre
A nyomólemez szerepe a különböző típusú vákuum-szerelő prések esetében egységes, de a prés kialakításától függően bizonyos specifikus következményei lehetnek.
Hidraulikus szerelőprés
Az aHidraulikus szerelőprés, a nyomást hidraulikus rendszerekkel alkalmazzák. A nyomólemez felelős a hidraulikus erőnek a mintára és a rögzítőanyagra ható egyenletes nyomássá alakításáért. A hidraulikus rendszerek nagyon nagy nyomást tudnak generálni, és a nyomólapnak deformáció nélkül kell ellenállnia ezeknek az erőknek. A hidraulikus szerelőprésben található kiváló minőségű nyomólap gondoskodik arról, hogy a nagynyomású alkalmazás szabályozott és egyenletes eloszlású legyen, így egy jól felszerelt mintát eredményez.

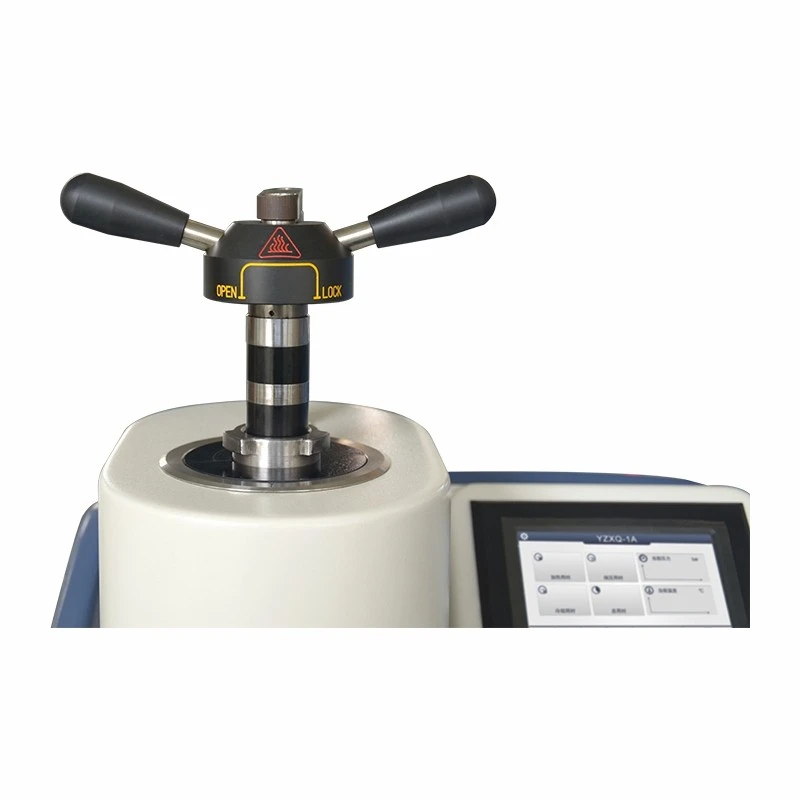

Automata melegen szerelhető prés
AnAutomata melegen szerelhető présegyesíti a fűtés és nyomás alkalmazás funkcióit egy automatizált folyamatban. Az ilyen típusú prések nyomólapja nemcsak a nyomáselosztásért, hanem a hatékony hőátadásért is felelős. Mivel az automatikus folyamat mind a hőmérséklet, mind a nyomás pontos szabályozását igényli, a nyomólapot úgy kell megtervezni, hogy biztosítsa ezeknek a paramétereknek a pontos betartását. Például speciális felületkezeléssel vagy belső szerkezettel rendelkezhet a hővezetés és a nyomás egyenletességének javítása érdekében.
Automata hidraulikus rögzítőprés
AAutomata hidraulikus rögzítőprésintegrálja a hidraulikus nyomás alkalmazását az automatizálással. Ebben a présben a nyomólapnak képesnek kell lennie a hidraulikus rendszer nagynyomású teljesítményének kezelésére, miközben az automatizált vezérlőrendszerrel összhangban kell működnie. Egyenletes nyomást és hőátadást kell biztosítania a teljes szerelési ciklus során, ami gyakran előre programozott. Ez biztosítja, hogy a prés által gyártott minden tartó ugyanazoknak a magas minőségi szabványoknak felel meg.
A megfelelő nyomólemez kiválasztásának fontossága
Vákuumos szerelőprések szállítójaként megértem a megfelelő nyomólap kiválasztásának jelentőségét. Egy jól megtervezett nyomólap jelentősen javíthatja a gyártott tartók minőségét. A nyomólemez kiválasztásakor számos tényezőt kell figyelembe venni:
Anyag
A nyomólemez anyaga befolyásolja annak szilárdságát, tartósságát és hőátadási tulajdonságait. A nagy szilárdságú ötvözetek előnyben részesítendők, mivel deformálódás nélkül képesek ellenállni a nagy nyomásnak. A jó hővezető képességű anyagok is elengedhetetlenek a hatékony hőátadáshoz.
Felületi kidolgozás
A nyomólemez felületi minősége befolyásolhatja a rögzítés minőségét. A sima felület biztosítja az egyenletes érintkezést a mintával és a rögzítőanyaggal, csökkentve az egyenetlen nyomás vagy levegő beszorulásának kockázatát.
Méret és forma
A nyomólap méretének és alakjának kompatibilisnek kell lennie a mintákkal és a prés rögzítőkamráival. A megfelelő méretű nyomólap biztosítja a teljes minta lefedését és a nyomás egyenletes eloszlását.
Következtetés
Összefoglalva, a nyomólemez a vákuumrögzítő prés nélkülözhetetlen eleme. Létfontosságú szerepet játszik az egyenletes nyomáseloszlásban, a mintatartásban, a hőátadásban és a kamratömítésben. Függetlenül attól, hogy hidraulikus rögzítőprést, automatikus forró szerelési prést vagy automatikus hidraulikus rögzítőprést használ, a nyomólap minősége jelentős hatással lehet a szerelési folyamat kimenetelére.
Ha vákuumos szerelőprést keres, vagy ki kell cserélnie vagy frissítenie kell a nyomólemezt meglévő présgépében, mi segítünk. Szakértői csapatunk segítséget nyújt az Ön egyedi igényeinek megfelelő berendezések és alkatrészek kiválasztásában. Vegye fel velünk a kapcsolatot, hogy részletesen megbeszéljük, hogyan optimalizálhatjuk a mintaszerelési folyamatot.
